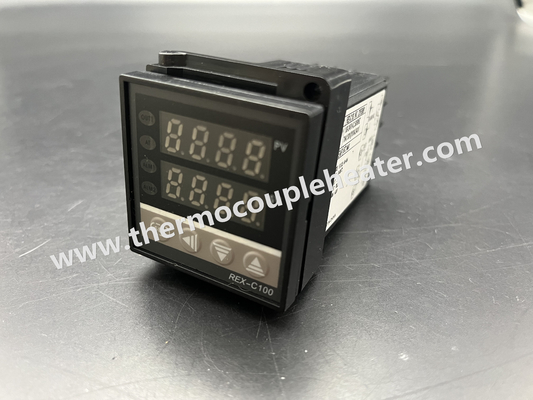

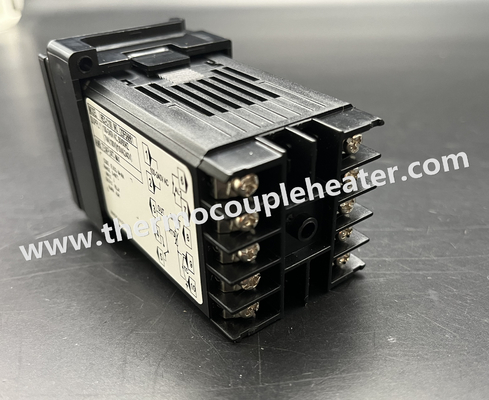

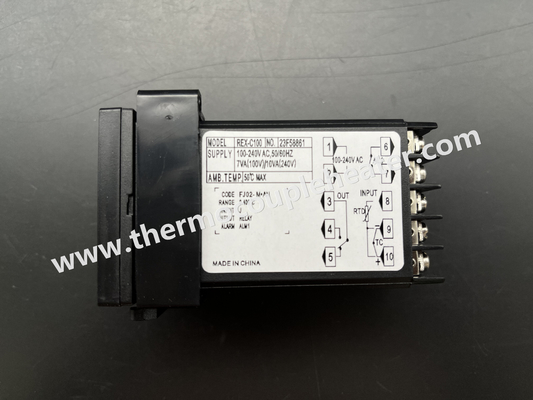

렉스 시리즈 PID 온도 조절기 C100 48x48

렉스 시리즈 PID 온도 조절기 C100 48x48

1. 일반 설명 :

PID 온도 조절기가 인 렉스 시리즈는 스위칭 파워와 표면 실장 기술 (SMT)를 사용하는 미터를 조정하는 특별한 마이크로컴퓨터를 채택합니다, 그러므로, 제어기가 사실상 현명하고 믿을 만합니다. 진단하는 자동차와 같은 그것의 특수 함수, 오토 세팅과 지능적 제어. 그것은 온도, 압력, 흐름과 액위의 매개 변수의 디스플레이와 제어에서 넓게 사용될 수 있습니다.

2. 주요 기술적 지표 :


1) 입력 :
열전대(TC), 저항 온도는 (RTD)를 발견합니다
표준 전류와 전압 신호.

2) 디스플레이 :
가치(sv)에서 설정한 절차 가치(피프) :-1999~+1999
출력 ( OUT1, OUT2 ) 알람 ( ALM1, ALM2 ) 자동차 설정(AT)
디스플레이 : 이끌립니다

3) 방법 통제
(1).피드 제어 (ON / 꺼짐 상태, 입장 PID와 연속적인 PID를 포함하여)
(2).자동차 응고 조절

4) 정확도
측정 정확도 :±0.5%FS
냉각 단자의 보상 오류 : ±2C (소프트에 의해 0~50C 이내에 수정되세요)
결의안 :14개 비트. 셈플링페리오드 :0.5Sec.

5) 설정 범위 :
설정 가치(sv) : PV와 똑같은 범위
비례하는 밴드(P) :0~full 범위 (0으로 설정될 때 ON / 꺼짐 상태가 제어됩니다)
IntegrationTime(I) :0로 설정될 때 (아니오 필수적인 0~3600Sec은 실행합니다)
파생적 타임즈 지(D) :0로 설정될 때 (아니오 파생적인 0~3600Sec은 실행합니다)
비례하는 기간 :1~100Sec
온-오프 제어 출력 이력 현상 루프 폭 :1~100C (또는 다른 PV 유닛)

6) 제어 출력
(1)유통 출력 : DC 0~10Ma,4~20mA (RL<500> (2)전압 출력 : DC 0-5V,1-5V(RL>10K)
(3)중계기 출력 : 접점 용량 :250V AC 3A (저항부하)
(4)전압 충동 출력 :0-12V (고체 계전기 SSR에 적용할 수 있는)
(5)실리콘 통제된 정류기(SCR) 출력 : 제로 크로스 촉발 또는 위상 편위 촉발 (저항부하)
(6) 놀라운 출력된 기능 : most,12 방식에 출력된 2개 그룹
출력 접촉물 능력 :250V AC 3A

7) 다른 매개 변수
(1)단열재 저항 :>50MΩ (500V DC)
(2)단열재 힘 :1500V AC / 분
(3)전원 소모 :<10v> (4)서비스 환경 :0~50C,30~85RH, 어떤 부식성 가스
(5)중량 :abt.0.5Kg (C900 타입)

3. 구멍을 내면서, 증가하면서, 윤곽을 그리세요
