Co., 주식 회사를 설계하는 우한 세계적인 금속
히이터 & 감지기의 초기 제조자
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | GME |
| 인증: | ISO 9001 |
| 최소 주문 수량: | 100 미터 |
|---|---|
| 가격: | Negotiable |
| 포장 세부 사항: | 표준 수출 포장 |
| 배달 시간: | 3~20 작업 일은 후에 당신의 지불금을 받았습니다 |
| 지불 조건: | T/T, 서부 동맹, Paypel |
| 공급 능력: | 달 당 300000 미터 |
| 제품 이름: | 광물 케이블 절연 | 직경: | 0.25mm~12.70mm |
|---|---|---|---|
| 구경측정: | 구경측정 K, J, E, T, N, S, R, B | 지휘자: | 2개의 철사, 4wires, 6wires |
| 정확도: | 종류 I | 응용 프로그램: | 산업 온도 감지기 |
| 코어: | , 이중 단순한, 세겹 | 칼집 물자: | SS304, SS321, SS316, INCONEL600 etc. |
| 철사 직경: | 외부 직경의 15% -17% | 관 간격: | 외부 직경의 10% -12% |
| 절연 재료: | 마그네슘 산화물 | ||
| 하이 라이트: | 무기물에 의하여 격리되는 금속에 의하여 넣어지는 케이블,광물 케이블을 가열 절연 |
||

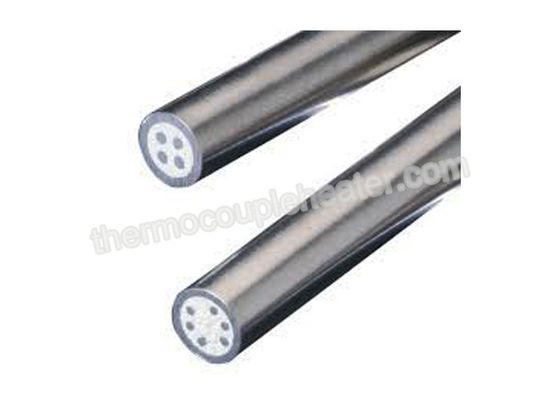

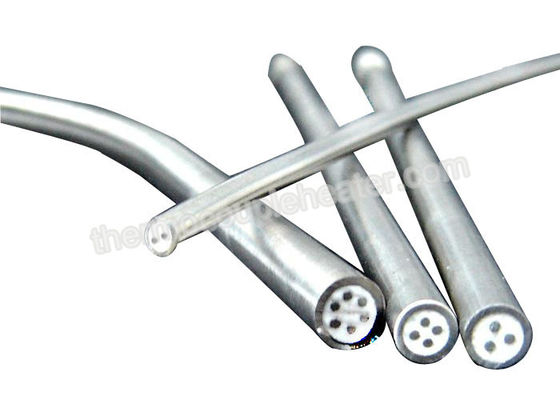

열전대를 위한 고정확도 무기물에 의하여 격리되는 케이블
1. 묘사
무기물에 의하여 격리된 열전대 케이블은 열전대를 생성하는 중핵 물자 입니다. 그것은 전형적으로 Inconel 스테인리스 또는 칼집, 산화마그네슘 (MgO) 분말 및 열전 지휘자 구성하고 있습니다; 산화마그네슘 (MgO) 분말은 칼집에서 칼집과 열전 지휘자 사이 별거 그리고 전기 고립을 유지하는 처분됩니다. 고열과 압력으로 안정되어 있기 때문에 산화마그네슘 (MgO)는 MI 열전대 케이블을 위해 절연재로 가급적이면 이용됩니다. 그것은 높은 전기 저항을 제공하고 또한 경제적입니다.
2. 특징
1). 금속 칼집은 오염에 대하여 안 열전대 지휘자를 보호할 수 있고, 그것을 방습, 결합시킬 수 있는, 조밀한과 기계적으로 강하게 만듭니다.
2). MI에 의하여 격리된 열전대 케이블에 의하여 작은 직경에 있는 열전대를 만드 것을 쉬운 합니다;
3). 제대로 제작한 케이블의 작은 질량 그리고 높은 열 전도도는 완성되는 열전대 집합의 빠른 열 응답을 가능하게 합니다.
4). 다른 칼집 물자는 부식물과 극단적으로 고온 환경에 대하여 강한 저항을 제안하기 위하여 선정될 수 있습니다.
3. 칼집 물자
SS304
최대. 온도: 900°C (1650°F).
이 칼집 물자는 저온에서 널리 이용됩니다. 화학제품, 음식, 음료 및 내식성이 또한 가장 값이 싼 부식 - 저항하는 칼집 물자인, 필요한 것인 다른 기업에서 주로 사용해. 482°C에 871°C (1600°F) 범위에 900°에 있는 파괴적인 탄화물 강수에 주제.
SS321
최대. 온도: 871°C (1600°F). 입자 간 부식을 위해 안정되는 티타늄을 제외하고 스테인리스 304와 확실히 유사한. SS321는 871°C (1600°F) 범위에 482°에 있는 탄화물 강수에 감수성을에 900° 극복하기 위하여 이용됩니다. 주요 응용 프로그램은 항공 우주와 화학 입니다.
SS316
최대. 온도: 900°C (1650°F). 오스테나이트계 스테인리스 급료의 제일 내식성입니다. H2S에 있는 좋은 내식성. 음식 및 화학 공업에서 주로 사용해. 482°에 871°C (1600°F) 범위에 900°에 있는 파괴적인 탄화물 강수에 주제.
SS310
최대. 온도: 1150°C (2100°F). 과 유사한 그러나 기계 적이고와 내식성에 있는 304 SS 보다는 나아지십시오. 열저항에서 또한 좋은. SS310는 25% 크롬, 20% Ni를 포함합니다. 304의 SS 처럼 연성이 있는.
Inconel 600
최고 온도: 1177°C (2150°F) 지속; 1260°C (2300°F) 간헐. 유사한 600를 현저한 산화 저항을 위한 알루미늄의 추가로 합금하기 위하여. , 특히 좋은 좋은 포복 파열 힘을 가진 탄소로 처리 환경에서 고열 내식성을 위해 사용하는. 진공 로에서 사용될 수 없습니다! 538°에 760°C (1400°F) 온도 편차에 1000°에 있는 머리말을 붙인 난방에 의하여 입자 간 공격에 감염되기 쉬운.
4. 화학 성분
| 칼집 물자 | 화학 성분 | 최대. 임시 직원. 공기에서 | 녹는 임시 직원. | |||||||
| C | Si | Mn | P | S | 크롬 | Ni | 다른 사람 | |||
| SS304 | ≤0.07 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.03 | 17-19 | 8-11 | - | 900℃ | 1405℃ |
| SS321 | ≤0.12 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.03 | 17-19 | 8-11 | 5 (C%-0.02) ~0.08 | 870℃ | 1400℃ |
| SS316 | ≤0.08 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.03 | 16-19 | 11-14 | Mo: 1.8-2.5 | 925℃ | 1370℃ |
| SS310 | ≤0.08 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.03 | 24-26 | 19-22 | 티타늄: 5C%-0.07 | 1090℃ | 1405℃ |
| INC600 | ≤0.15 | ≤0.50 | ≤1.00 | ≤0.030 | ≤0.015 | 14-17 | >72 | Fe: 6-10, Cu: <0> | 1090℃ | 1400℃ |
5. 칼집 명세
| 칼집 물자 | 칼집 OD (mm) | 벽 간격 (mm) | 철사 Dia. (mm) | 코일 길이 (m) |
|
SS304 SS321 SS316 |
3.0 | 0.30-0.48 | 0.45-0.60 | 100 |
| 3.2 | 0.32-0.58 | 0.48-0.68 | 100 | |
| 4.0 | 0.40-0.62 | 0.60-0.70 | 70 | |
| 4.8 | 0.48-0.83 | 0.72-0.85 | 70 | |
| 5.0 | 0.50-0.85 | 0.75-0.90 | 50 | |
| 6.0 | 0.60-1.08 | 0.90-1.10 | 50 | |
| 6.4 | 0.64-1.15 | 0.92-1.12 | 40 | |
| 8.0 | 0.80-1.44 | 1.20-1.40 | 30 |
6. 구경측정 포용력
| 지휘자 | 구경측정 | 정확도 | |||
| I | II | ||||
| 포용력 | 온도 | 포용력 | 온도 | ||
| Ni 크롬 - Ni Si | K | 1.5 또는 0.4%t | -40~1000 | 2.5 또는 0.75%t | -40~1000 |
| Ni 크롬 Si- Ni Si | N | -40~1000 | -40~1000 | ||
| Ni 크롬 - Konstantan | E | -40~800 | -40~800 | ||
| Fe - Konstantan | J | -40~750 | -40~750 | ||
| Cu - Konstantan | T | 1.5 또는 0.4%t | -40~350 | 1 또는 0.75%t | -40~350 |
| Pt Rh 10 - Pt | S | 1 또는 1+ (t-1100) x0.003 | 0~1600 | 1.5 또는 0.25%t | 0~1600 |
| Pt Rh 13 - Pt | R | 0~1600 | 0~1600 | ||
| Pt Rh 13 - Pt Rh 6 | B | --- | --- |
600~1700 |
|
